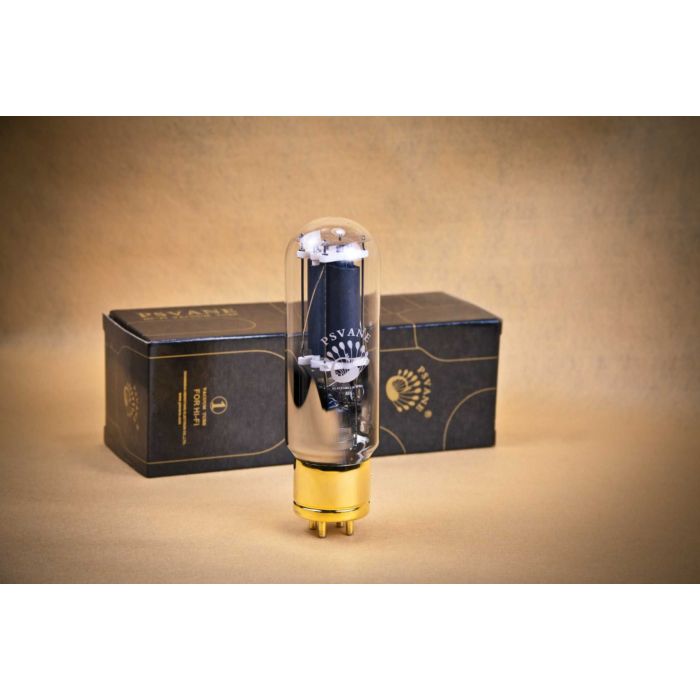

Psvane 805A-HIFI Serie, matched pair

De 805A is een speciale versie van de 805 voor AUDIO-toepassingen met anode-aansluiting op pin #3 in plaats van een plaatkap te gebruiken. PSVANE 805A-HIFI is een direct verwarmde thoriumwolfraamkathodetriode, kan worden gebruikt als klasse B-, AF- en RF-vermogensversterking, klasse C RF-vermogensversterking en hoogfrequente oscillatie. Verwarming Uf------------------------------------10 V Als------- ------------------------------3,25 A Directe interelektrodecapaciteit ingang ------------ ---------------------8,5 PF-uitvoer ------------------------ ---------10,5 PF rooster naar plaat--------------------------------6,5 PF Maximaal Beoordeling Ua--------------------------------1500 V Pa------------ ----------------125 W Aanbevolen bedrijfsomstandigheden (referentiewaarde) klasse B(AF) voor twee buizen typische werkomstandigheden beperkte parameter Ua---------- -------- 1250 1500 1250 V Ia (mAx.sig per buis)------------------ 210 mA Pa (in) (mAx.sig per buis)--------------- 315 W Pa (per t -------------------------- - 125 W Ug--------------------------------16 V Ug(pk)----- -----------235 280 V Ia (0)-----------------148 84 mA Ia (mAx.sig)------ ----500 600 mA Pd(mAx.sig)------------6 7 W RL(aa)---------------6,7 8,2 K? Steenbolk (mAx.sig) -----------300 370 W klasse B (RF): Carrier-omstandigheden de grootste modulatieco?ffici?nt is 1 per buis typische werkomstandigheden beperkte parameter Ua -------- ---------- 1250 1500 1500 V Ug-------------------------------- 10 V Ia ------------------135 115 150 mA Pa (inch) ------------------- ----------185 W Pa -------------------------------125 W Ug( pk)----------------70 70 V Ig -------------------15 15 mA Pd----- -------------11 7,5 W Steenbolk------------------55 57,5 W
