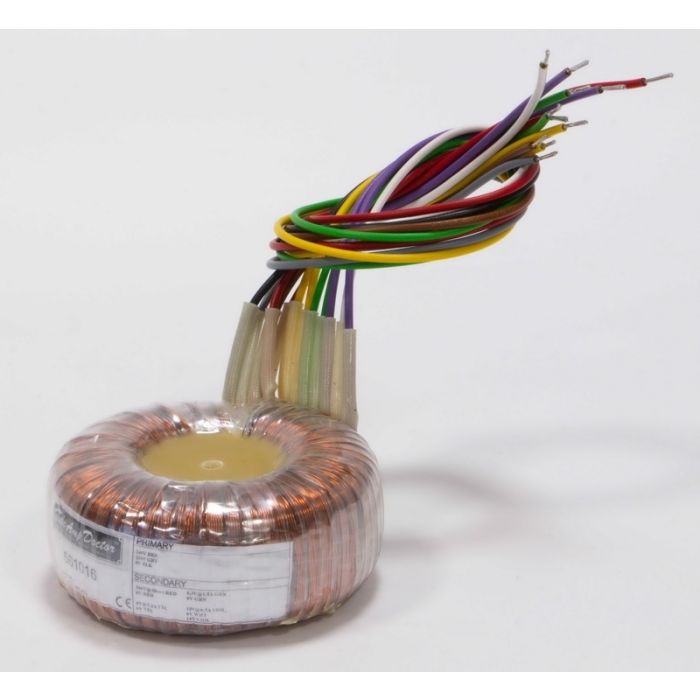

Power Trafo MESA Triaxis, 230V version

Mains Transformator voor Mesa Boogie Triaxis – 230V Exportversie

Nettransformator voor de Mesa Boogie® Triaxis voorversterker, speciaal ontworpen voor de 230V Europese exportversie.
Vervangt de originele 120V trafo (onderdeelnummer 561011) in Amerikaanse modellen.

Perfect voor conversie van 120V naar 230V netspanning, met alle benodigde secundaire spanningen voor correcte werking van de Triaxis buizenvoorversterker.

Technische specificaties:

• Diameter: ca. 80 mm

• Hoogte: ca. 36 mm

• Toepassing: Mesa Boogie Triaxis buizenvoorversterker

• Vervanging voor origineel part #561011 (120V versie)

Primaire spanningen:

• 240V – Bruin

• 230V – Grijs

• 0V – Zwart

Secundaire spanningen:

• 360V @ 20 mA – Rood

• 9V @ 1.2 A – Geel

• 6.3V @ 1.5 A – Groen

• 15V @ 0.7 A – Violet

• Alle nulspanningen (0V) in bijbehorende kleuren

Belangrijk bij conversie van 120V naar 230V:
Bij ombouw van een 120V Triaxis naar 230V moet u de zekering, de MOV (overspanningsbeveiliging) en beide blauwe 47nF primaire condensatoren vervangen.
Controleer de volgende onderdelen:

• MOV: Z-VDR275

• Condensatoren: V-X-47

• Zekeringhouder/inzet: Z-USSI-T0.25

Deze nettrafo is ideaal voor Europese gebruikers of technici die een Amerikaanse Triaxis willen ombouwen naar veilige en stabiele werking op 230V netspanning.
