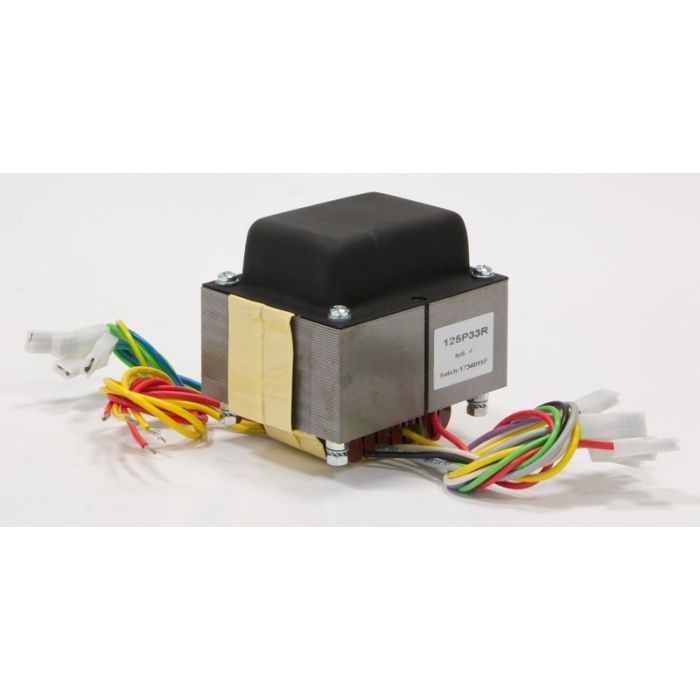

Mains Transf. for Fender 65 Deluxe Rev. Reissue

Mains Transformer for Fender 65 Deluxe Rev. Reissue and '68 Custom Deluxe Reverb
Also used in the FENDER FSR '65 DELUXE REVERB PAISLEY

Lay-down type with top shroud on genuine lamination size (3 3/4")

Mounting on 3-1/8'' x 2-1/2''

Replacement for A-041317 (004-1317-000)

UPGRADE: supports also 6L6 power tubes and 5U4 rectifier!

Primary:
      thermal breaker:      Purple

      0V            Red
      120V        Green

      0V            Yellow
      100V        White
      110V        Grey
      120V        Black


Secondary:
      325V      180mA      Red
      48V         Blue
      0V           Green/Yellow
      325V       Red

      6,3V      3.6A      Green
      0V            Green

      5V      3A      Yellow
      0V            Yellow
